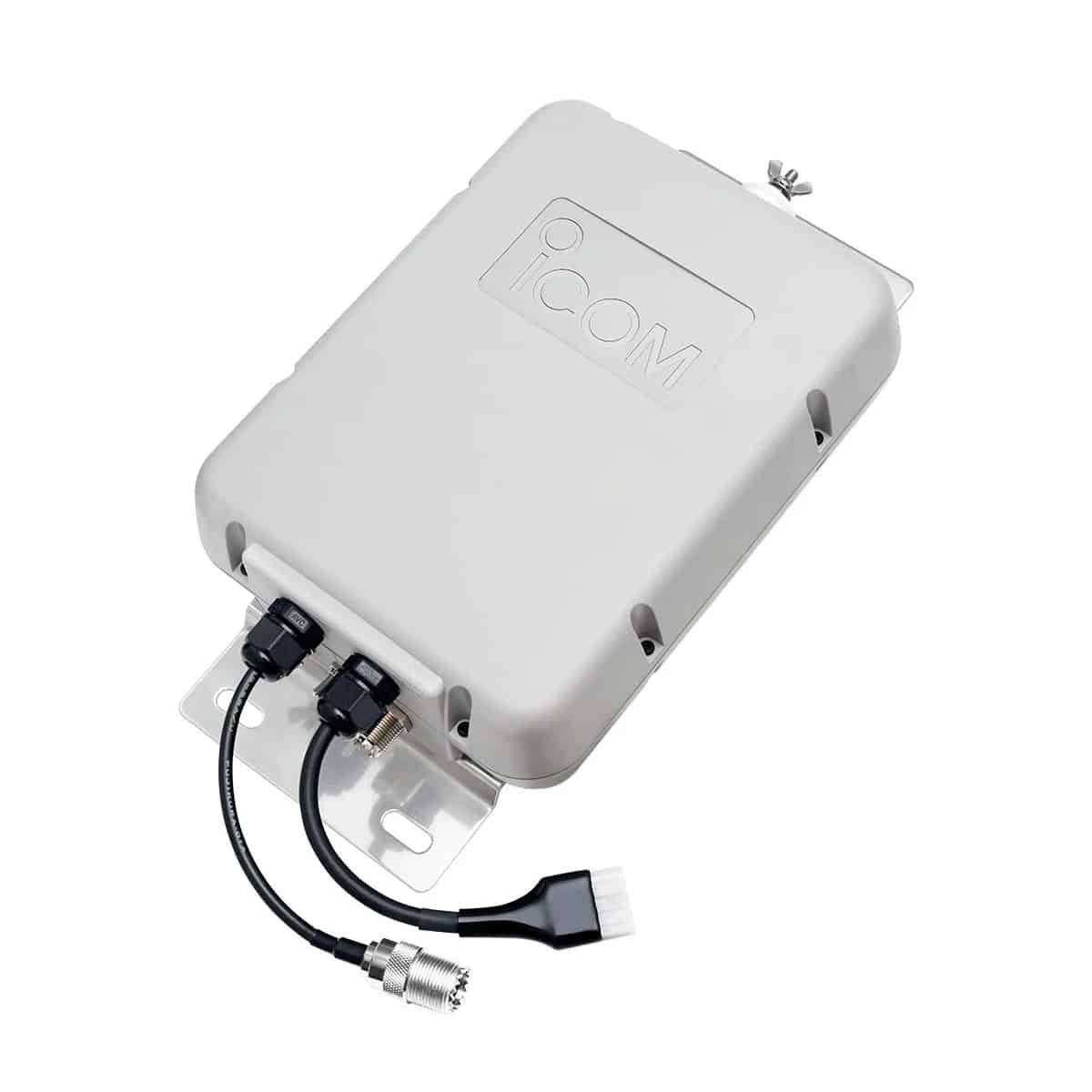

Icom AH-6

De Icom AH-6 is een compacte automatische antennetuner voor draad- en 50 Ω-antennes in het frequentiebereik van 1,8 tot 54 MHz. De tuner wordt direct bij het voedingspunt van de antenne gemonteerd en stemt de aangesloten antenne automatisch af op compatibele Icom-transceivers. Doordat de afstemming plaatsvindt op het voedingspunt van de antenne – de technisch meest effectieve locatie – worden voedingslijnverliezen geminimaliseerd en kunnen verschillende antennesystemen efficiënt worden gebruikt.

Flexibel inzetbaar voor draad- en 50 Ω-antennes
De Icom AH-6 beschikt over afzonderlijke aansluitingen voor een draadantenne en een asymmetrische 50 Ω-antenne. Met een schakelaar op de tuner kiest u eenvoudig welke antenne wordt gebruikt. Hierdoor is de AH-6 geschikt voor onder andere langdraad-, verticale-, dipool- en andere geschikte antennesystemen.

Bij gebruik van een draadantenne van minimaal 30 meter is het volledige frequentiebereik van 1,8 tot 54 MHz beschikbaar. Met een antennedraad van minimaal 7 meter kan worden afgestemd van 3,5 tot 54 MHz. Een aangesloten 50 Ω-antenne kan binnen het bereik van 1,8 tot 54 MHz worden afgestemd bij een belastingsimpedantie van ongeveer 16,7 tot 150 Ω.

Let op: Er mag slechts één antenne tegelijk worden aangesloten en geselecteerd met de antenneschakelaar. Het gelijktijdig aansluiten van beide antennetypen kan tijdens het zenden schade aan de tuner veroorzaken.

Automatische afstemming binnen enkele seconden
Het afstemmen wordt eenvoudig gestart met de TUNER-knop op een aangesloten Icom-transceiver. In de meeste gevallen verlaagt de AH-6 de SWR binnen gemiddeld 2 tot 3 seconden tot maximaal 2:1.

De tuner slaat automatisch maximaal 200 eerder gebruikte frequenties op. Wanneer u opnieuw een opgeslagen frequentie gebruikt, wordt de bijbehorende afstemming in minder dan één seconde hersteld. Dit maakt frequente band- en frequentiewisselingen aanzienlijk sneller.

Minder ongewenste HF-uitstraling tijdens het afstemmen
Voor het automatische afstemproces heeft de AH-6 een zendvermogen van ongeveer 5 tot 15 watt nodig. Een ingebouwde verzwakker beperkt daarbij de daadwerkelijk uitgestraalde HF-energie aanzienlijk. Hierdoor worden onnodige uitzendingen tijdens het afstemmen geminimaliseerd en wordt de kans op storing bij andere radioamateurs verminderd.

Montage direct bij het voedingspunt van de antenne
Als externe antennetuner wordt de Icom AH-6 direct bij het voedingspunt van de antenne gemonteerd. Hierdoor vindt de afstemming plaats op de meest effectieve locatie. Vooral bij langdraadantennes worden voedingslijnverliezen beperkt en verbetert de efficiëntie van het complete antennesysteem.

De compacte behuizing meet circa 172 × 230 × 71 mm en weegt ongeveer 1,25 kg. Ten opzichte van de AH-730 is de Icom AH-6 aanzienlijk compacter, waardoor hij eenvoudiger dicht bij het voedingspunt van de antenne kan worden gemonteerd.

Robuuste behuizing voor buitengebruik
De stevige kunststof behuizing voldoet aan beschermingsklasse IP54 en biedt bescherming tegen stof en spatwater. Daarnaast is het materiaal geschikt voor langdurig buitengebruik en bestand tegen zoute omgevingen. De toegestane bedrijfstemperatuur ligt tussen -10 °C en +60 °C.

De AH-6 kan worden gemonteerd aan een antennemast of op een vlakke ondergrond. Voor een betrouwbare werking is een korte, laagohmige aardverbinding noodzakelijk. Het benodigde montagemateriaal, evenals afdichtings- en weersbestendige materialen, worden standaard meegeleverd.
