Grazioli MV7

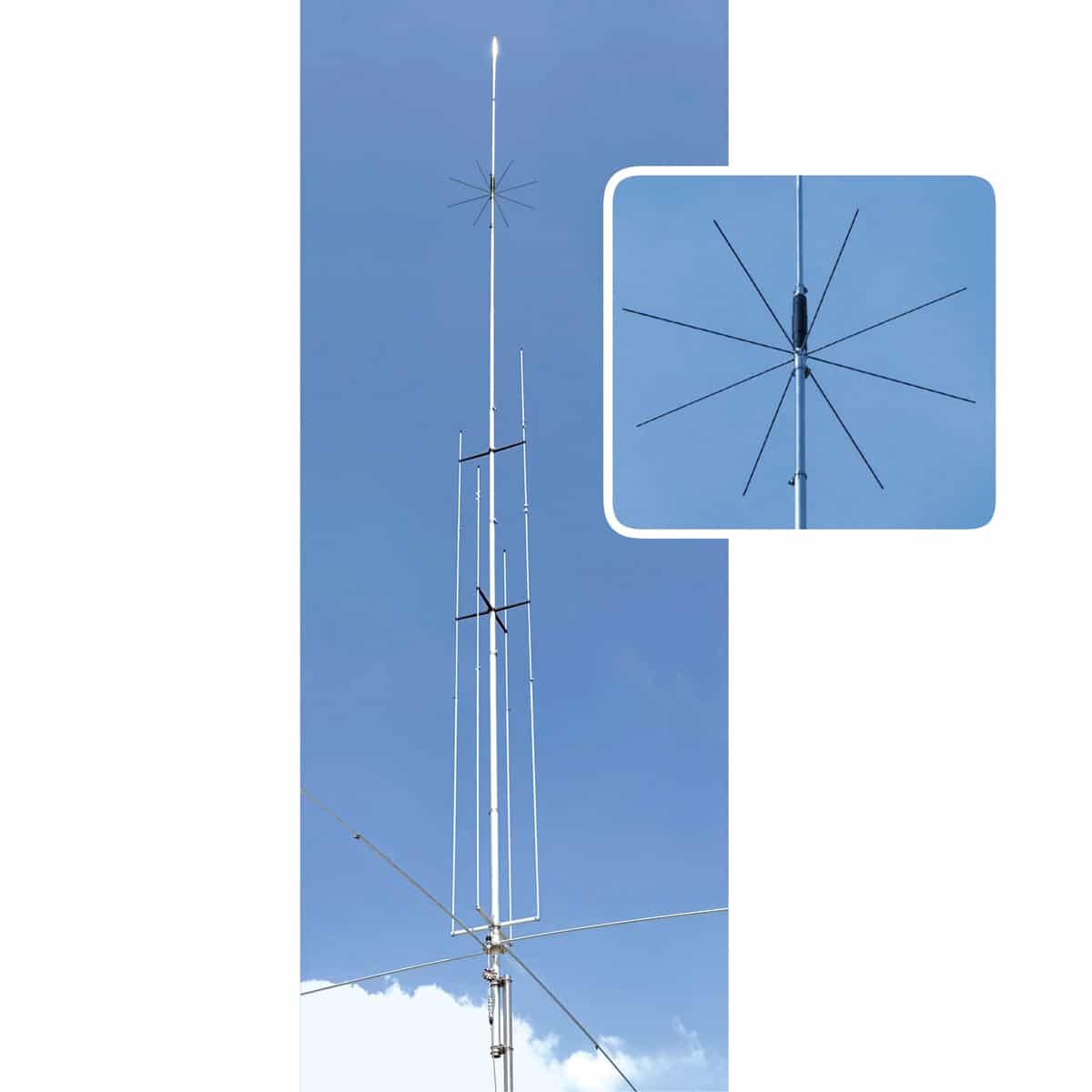

De Grazioli MV7 is ontwikkeld op basis van de beproefde MV6, waarvan vrijwel alle mechanische onderdelen zijn overgenomen. Uitzondering hierop is de centrale spriet, die nu dualband (40 + 20 m) is. Dit is gerealiseerd door het toevoegen van een spoel met een capacitieve top, die het onderste deel van de 20-meterband ontkoppelt en tegelijkertijd zorgt voor voldoende inductieve verlenging voor de 40-meterband.

Het resterende stralende deel, met een hoogte van ongeveer 2,2 meter, bestaat uit twee telescopische buizen die zijn ontworpen voor minimale windbelasting. Dit deel is verstelbaar en ontworpen voor een perfecte afregeling over de volledige 40-meterband.

De MV7 maakt gebruik van een aangepaste ground plane ten opzichte van de MV6, met een innovatief systeem dat DBFC (Dual Band Folded Counterpoise) wordt genoemd. Dit systeem is uniek in zijn soort (octrooi aangevraagd).

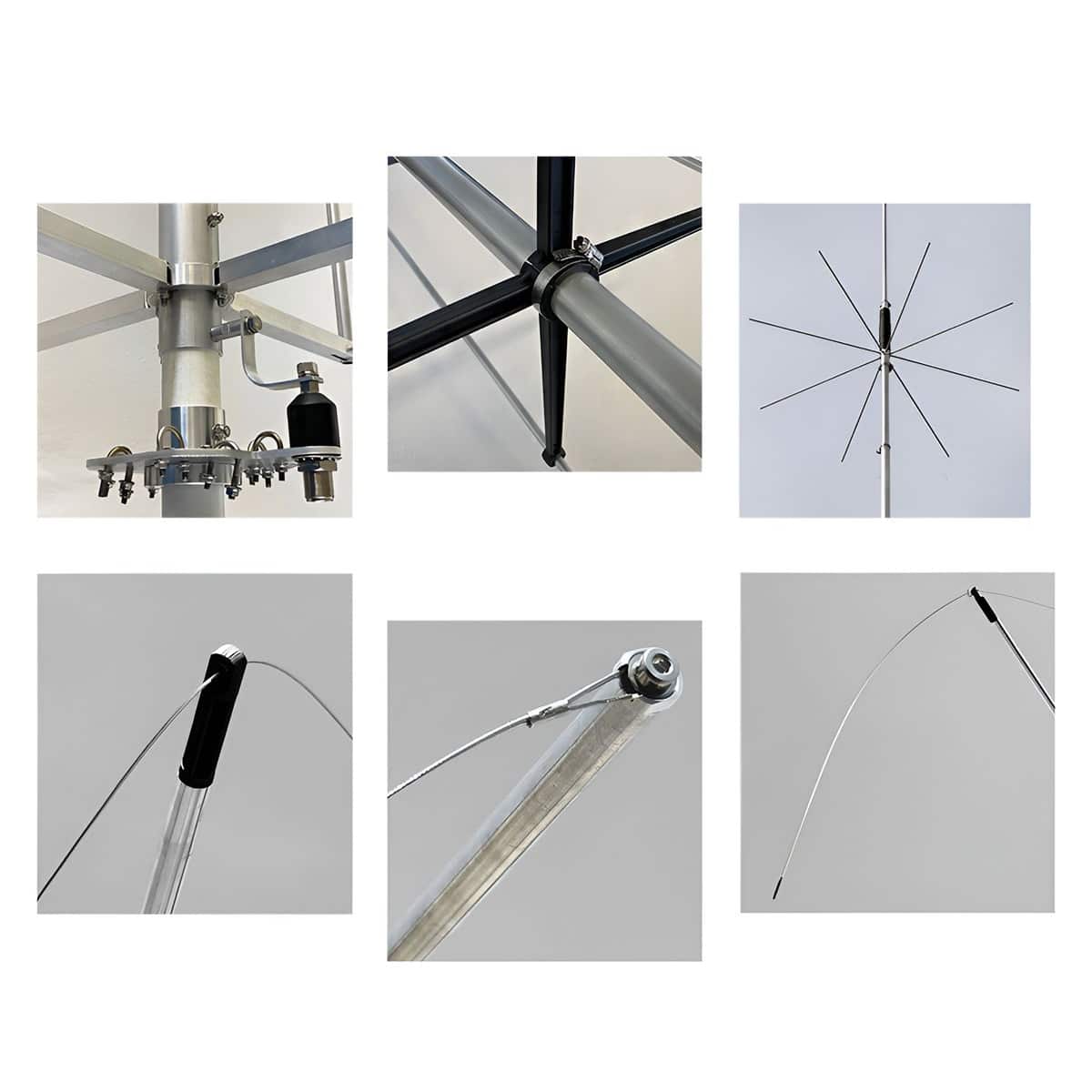

Het DBFC-systeem creëert een dualband elektrisch tegengewicht, waarbij een zeer flexibele en lichte roestvaststalen kabel (AISI 316, 19-aderig, 1 mm diameter) aan de punt is bevestigd aan één van de vier radialen. Door het grote verschil in diameter tussen de aluminium radiaal van 10 mm en de roestvaststalen kabel van 1 mm ontstaat er een hoge impedantie op het aansluitpunt. Hierdoor kan alleen de laagste band (40 m) via de kabel lopen (vandaar de dualbandfunctie), terwijl de hogere banden, zoals 20 m en hoger, blijven functioneren zoals bij een conventionele configuratie.

De totale lengte van de roestvaststalen kabel samen met de lengte van de aluminium radiaal vormt één enkel tegengewicht van ongeveer een kwartgolf op 40 meter. Dit tegengewicht wordt vervolgens teruggevouwen richting de andere twee radialen, waardoor de totale afmeting wordt verkleind en het gebruik van lastige draad-radialen of verkorte (geladen) radialen overbodig wordt.

Opmerking: Bij gebruik in zeer winderige gebieden wordt het aanbevolen om de antenne af te spannen met niet-geleidende tuidraden, gebruikmakend van het meegeleverde vijfde bevestigingspunt.
