Grazioli HW10V

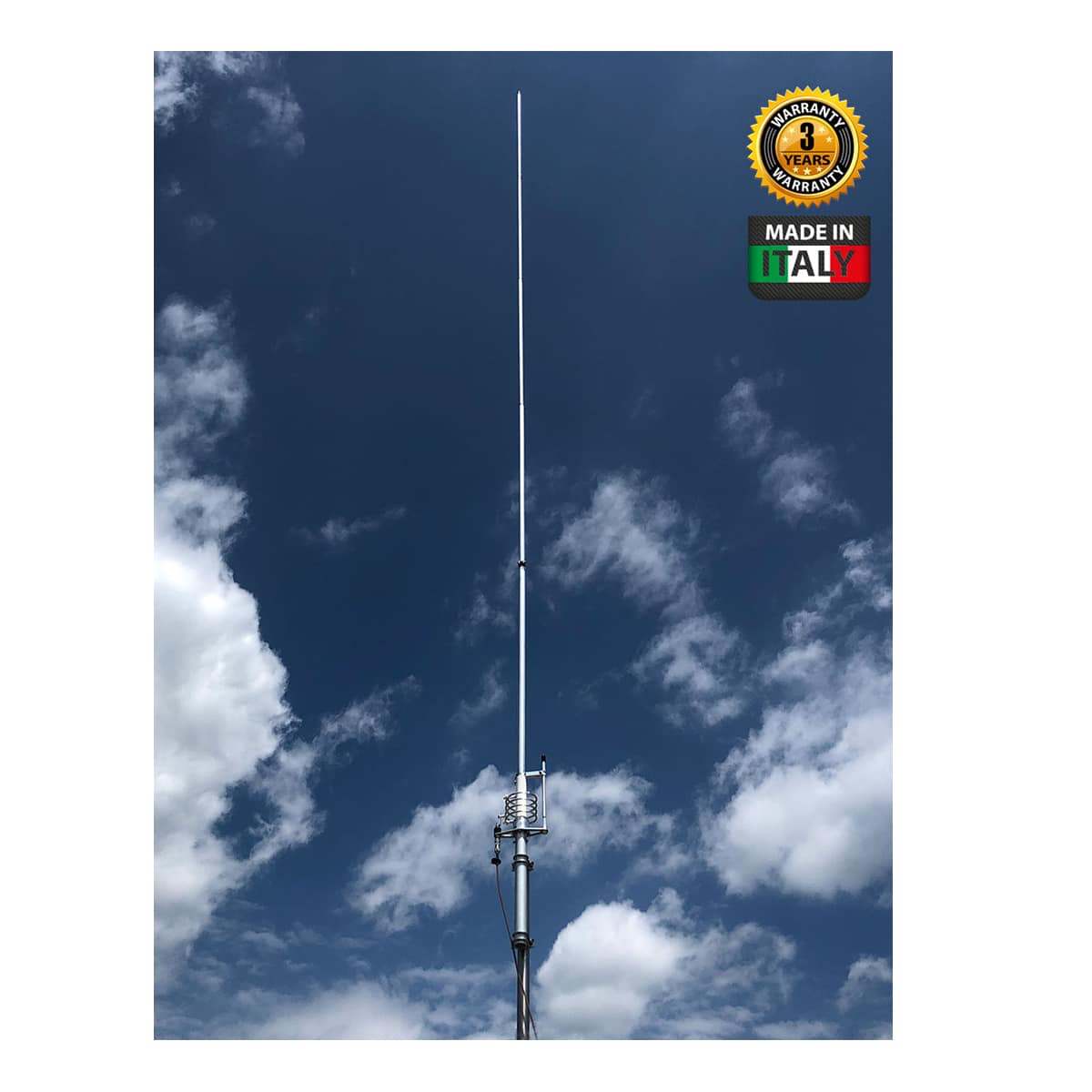

Grazioli HW10V – 1/2 λ verticale antenne

1/2 λ verticale antenne, aan de basis gevoed, afstembaar van 26 tot 30 MHz door de lengte van de spriet aan te passen en fijn af te regelen aan de basis met behulp van een PTFE-geïsoleerde hoogspannings-variabele condensator (40 kV). Zeer robuuste constructie uit aluminiumlegering AW6063-T66, met CNC-gefreesde onderdelen uit massief materiaal. Geleverd met hoogwaardige bevestigingsmaterialen van roestvast staal 304 en 316 voor een lange, roestvrije levensduur. Hoge ingangsvermogens mogelijk, tot 3 kW continu in alle modi.

Voor dit product is een speciaal parallel LC-circuit ontwikkeld om de hoge impedantie aan te passen die dit type antenne vertoont bij basisvoeding.

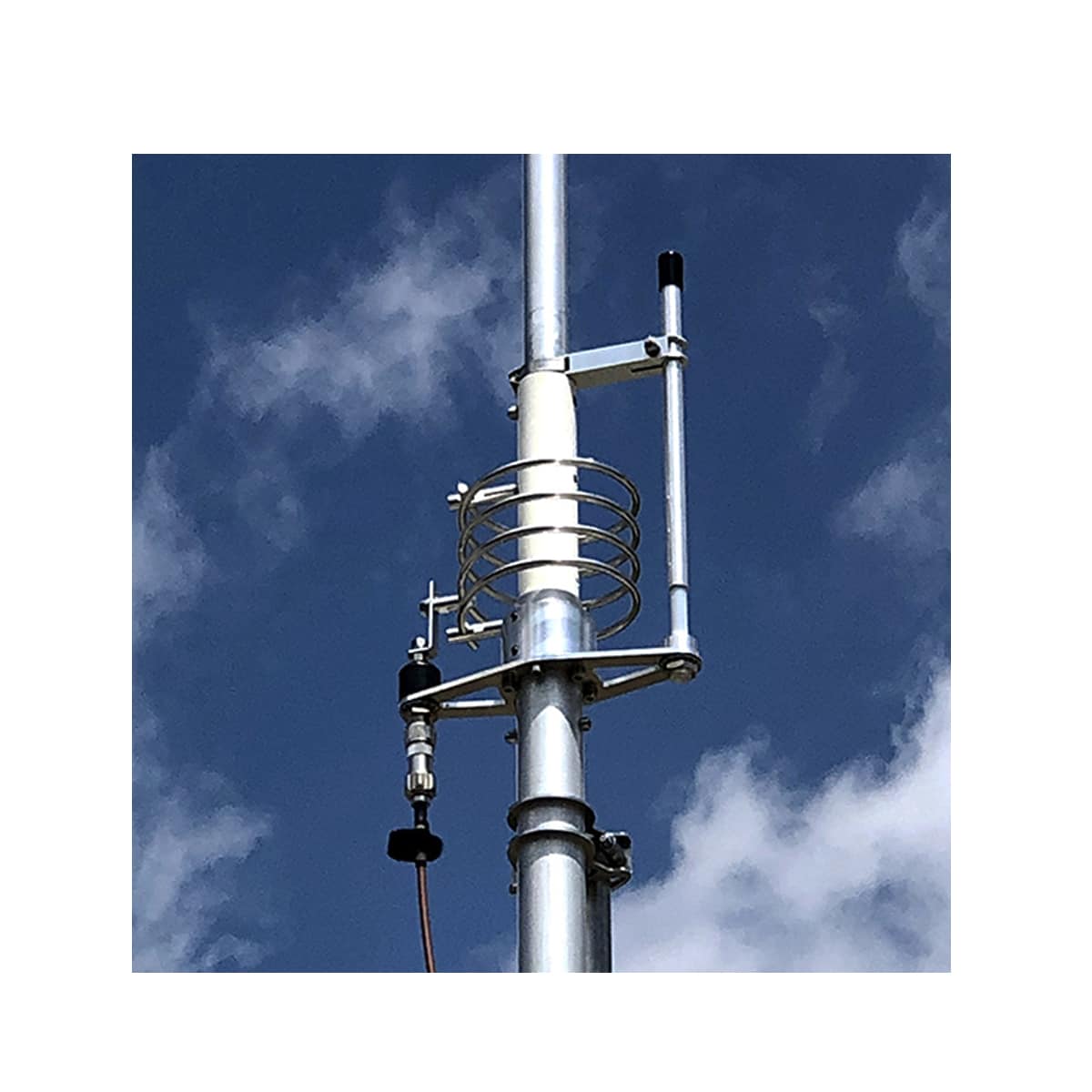

De high-Q spoel is royaal gedimensioneerd, vrij in de lucht opgehangen, met wijd uit elkaar liggende windingen en zonder metalen kern. De coaxiale variabele condensator (vergelijkbaar met een Gamma-Match) bevindt zich aan de basis naast de spoel voor eenvoudige afregeling. Dankzij de PTFE-isolatie kan deze extreem hoge spanningen boven 40 kV weerstaan. Bovendien is hij ongevoelig voor omgevingstemperatuur, regen en vocht en warmt hij niet op bij hoge vermogens.

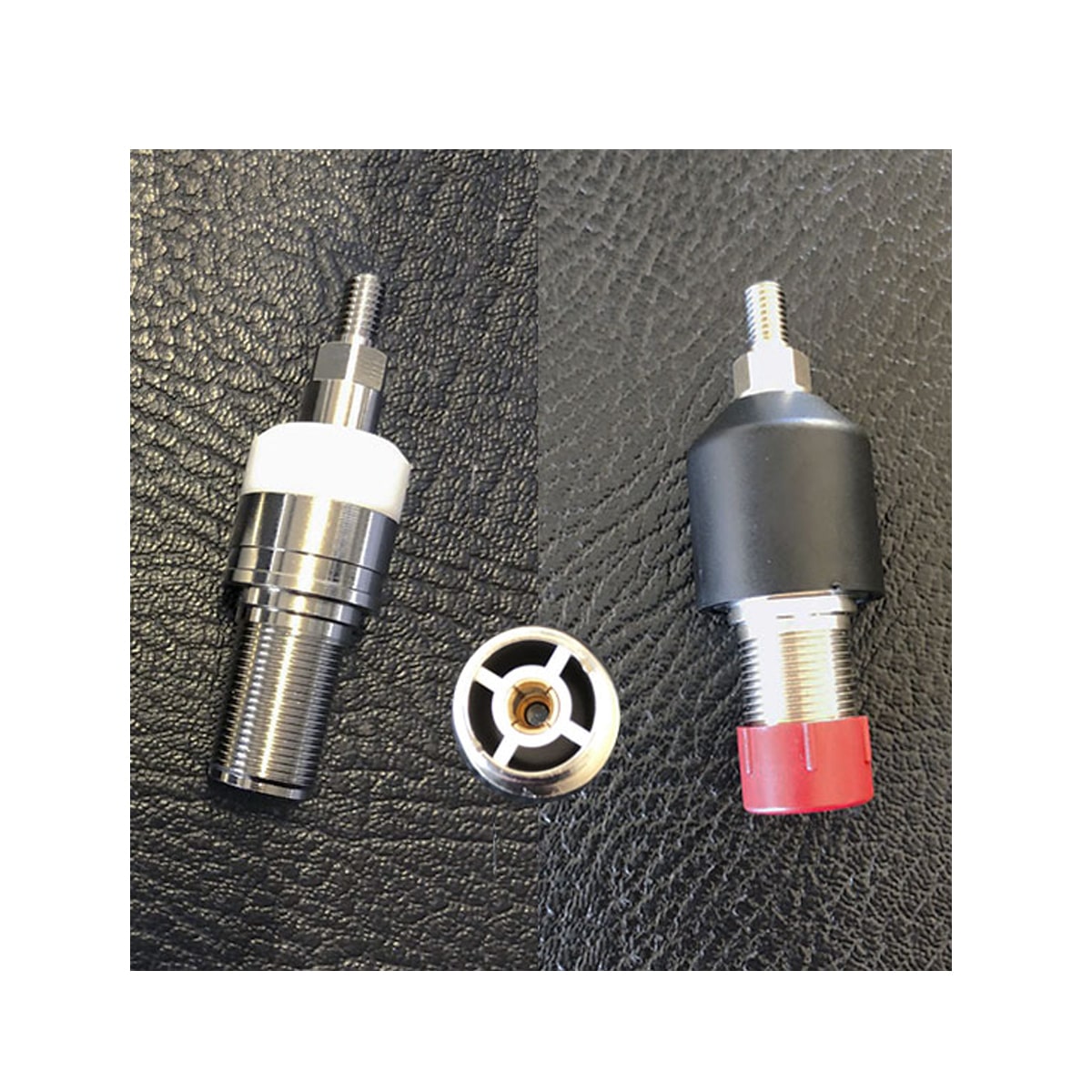

De HW10V-antenneconnector is geen commerciële SO-239-connector zoals die door de meeste fabrikanten wordt gebruikt. De connector is door onszelf ontworpen en vervaardigd, heeft een echte karakteristieke impedantie van 50 ohm en is geschikt voor frequenties tot 500 MHz.

Er is een betrouwbare connector ontwikkeld die 5 kW continu HF-vermogen bij 30 MHz kan weerstaan en meer dan 3 kW bij 50 MHz. De behuizing is gemaakt van vernikkeld messing CW614N, terwijl de pen is voorzien van een 24-karaats goudlaag ter voorkoming van oxidatie en is uitgerust met een isolator met vier vinnen die zijn centrering en elasticiteit behoudt om contactverliezen te voorkomen. Het isolatiemateriaal is PTFE, een van de beste isolatoren.

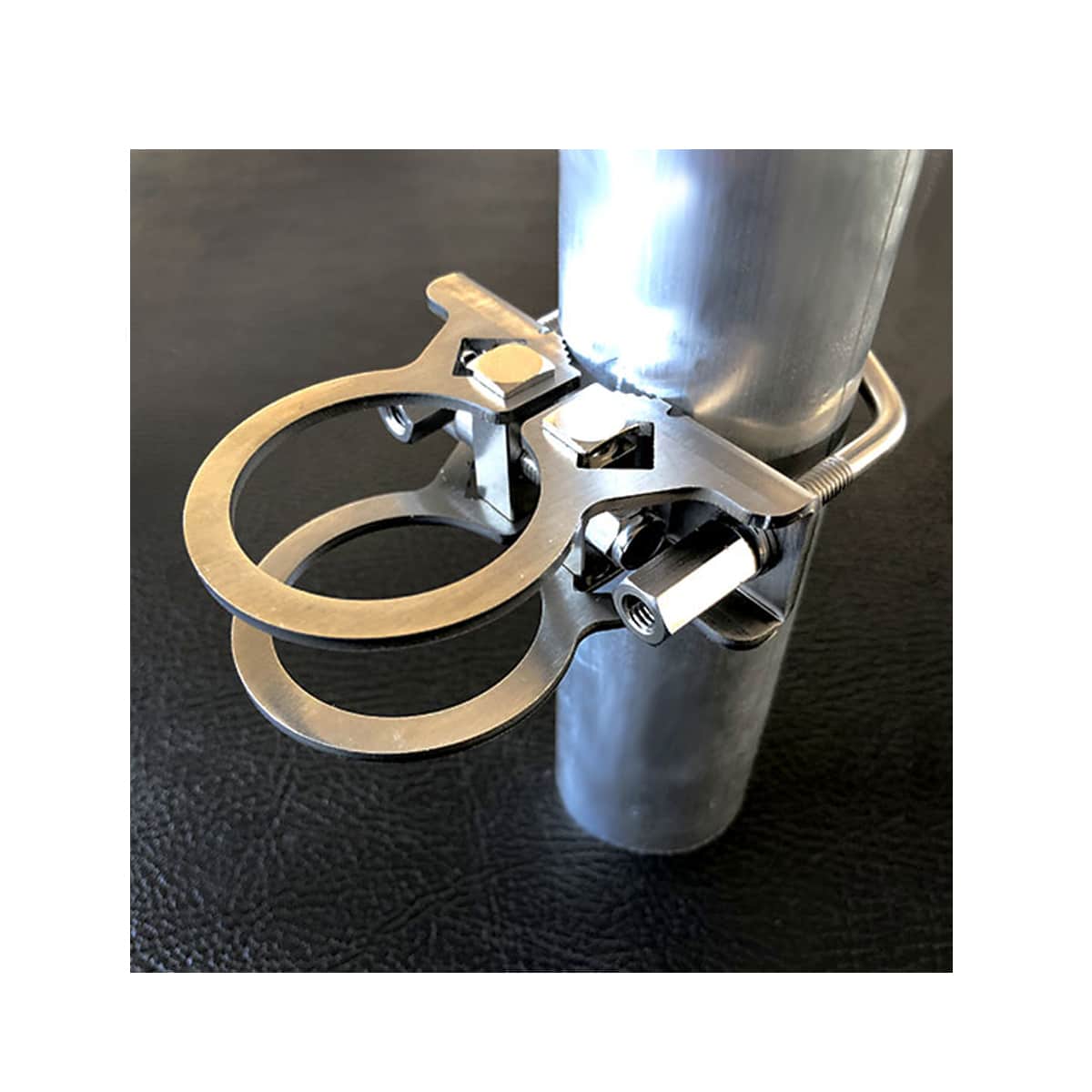

De bevestigingsbeugel is gemaakt van 2,5 mm dik AISI-304 roestvast staal en wordt via een klemsysteem aan de antennebuis bevestigd, wat zorgt voor een uiterst sterke mechanische verankering. De mastkoppeling bestaat uit een M6 U-bout van AISI-304 staal met kolommoeren, voor eenvoudig en veilig vastzetten.
