Grazioli G-Max 10m/11m verticale antenne

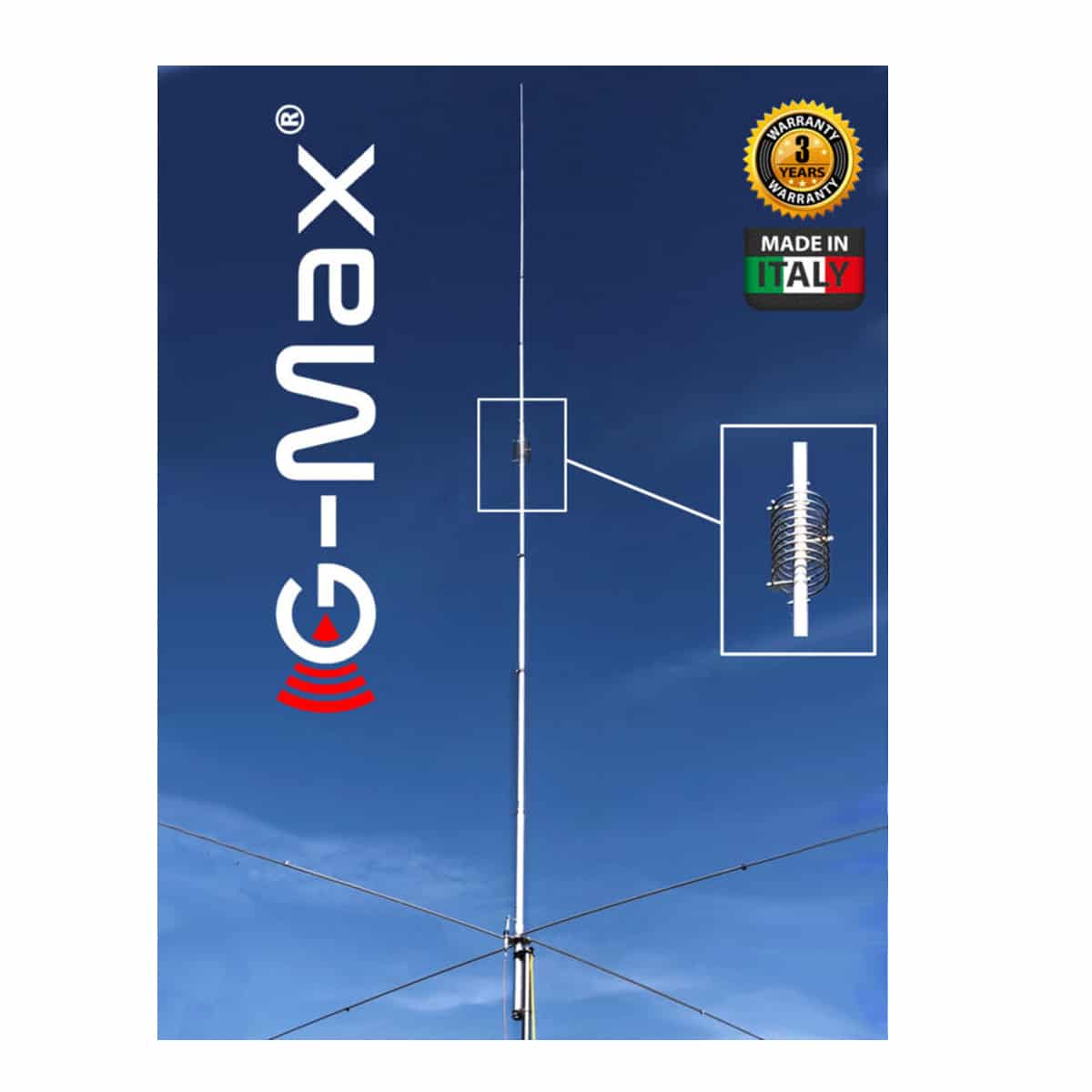

De Grazioli “G-Max” is een verticale, collineaire ground-plane-antenne met hoge gain, geschikt voor zowel de 27 MHz CB-band als de 10-meter amateurband. De antenne kan worden gebruikt in het frequentiebereik van 27 tot 28,5 MHz. Afstemming op de gewenste frequentie gebeurt door het aanpassen van de antennelengte volgens de meegeleverde tabel. De straler bestaat uit twee afzonderlijke delen die via een speciale aluminium spoel in fase worden gevoed.

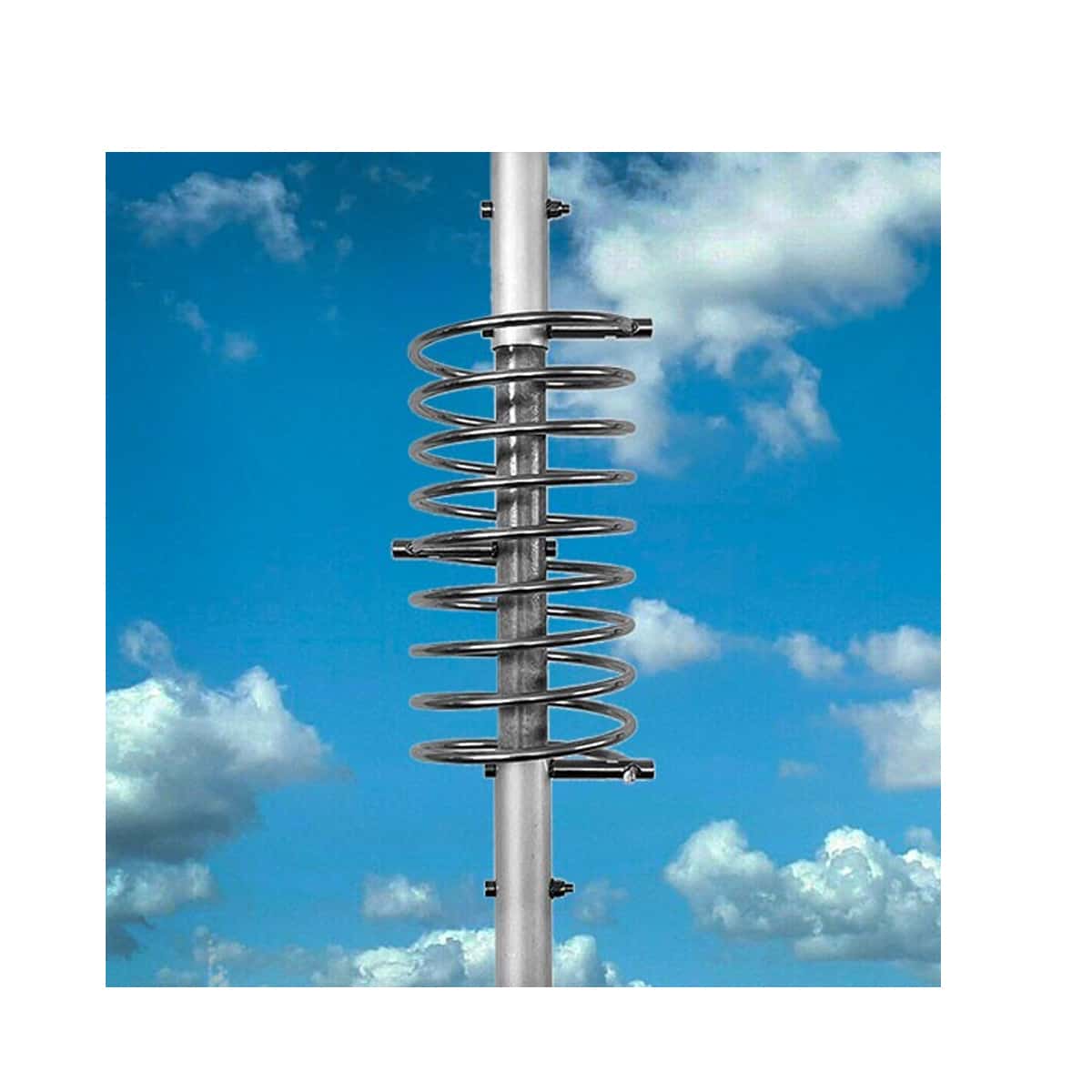

De directe voeding vindt plaats in het onderste deel van de antenne, met een lengte van ongeveer 1/4 λ. Vervolgens wordt het HF-signaal via de fasecorrectiespoel ook in fase gekoppeld naar het bovenste deel met een lengte van circa 5/8 λ.

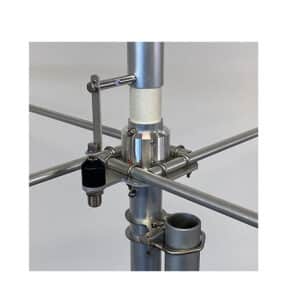

Het resultaat is dat de volledige straler met een lengte van ongeveer 10,3 m in fase werkt, met een gain van circa 5,6 dBi en een zeer lage afstraalhoek (typisch ongeveer 8°). Om het gewenste “ground-plane”-effect te verkrijgen, worden vier robuuste kwartgolf-radialen van 2,7 m lengte toegepast.

Gebaseerd op de mechanica van de beproefde FE10V biedt deze antenne uitzonderlijke prestaties, vergelijkbaar met of beter dan een 2-elements Yagi, maar met als voordeel dat de G-Max een omnidirectioneel stralingspatroon heeft. Daardoor kan hij zich moeiteloos meten met andere verticale antennes op de markt, of het nu gaat om 5/8-types, J-Poles of andere ontwerpen.

Ook in de detaillering laat de fabrikant zien nieuwe wegen in te slaan in plaats van standaardoplossingen te gebruiken. Zo is de antenneaansluiting geen standaard SO-239-connector, maar een door Grazioli zelf ontwikkelde en vervaardigde SO-239-bus. Dit onderdeel heeft een karakteristieke impedantie van 50 ohm en is geschikt voor frequenties tot 500 MHz, waarbij het langdurig hoge HF-vermogens kan weerstaan.

De behuizing is gemaakt van vernikkeld messing CW614N. De pen is ter bescherming tegen oxidatie voorzien van een 24-karaats goudlaag en uitgerust met een PTFE-isolator die zijn centrering en elasticiteit behoudt om contactverliezen te voorkomen.

De volledige constructie is beschermd door een speciale elastomeer-mantel, die het binnendringen van water en vocht tegengaat.
